1. Por que a parede de proteção de tijolos de chumbo falha em proteger?
A maioria dos padrões de proteção de tijolos de chumbo não está de acordo com o exigido, não porque o equivalente de chumbo do próprio tijolo seja insuficiente, mas porque os detalhes de montagem e suporte não são tratados adequadamente. Compreender o local da falha é a chave para realizar uma boa construção de blindagem.
O equivalente de blindagem não corresponde. Se a espessura de proteção dos tijolos de chumbo não for consistente com o equivalente de chumbo das portas de chumbo, vidro de chumbo e paredes originais ao redor, a posição de emenda formará um ponto fraco na proteção. Mesmo que haja apenas uma pequena diferença no equivalente, isso causará vazamento de radiação dispersa detectável, e o físico terceirizado não conseguirá passar na inspeção.

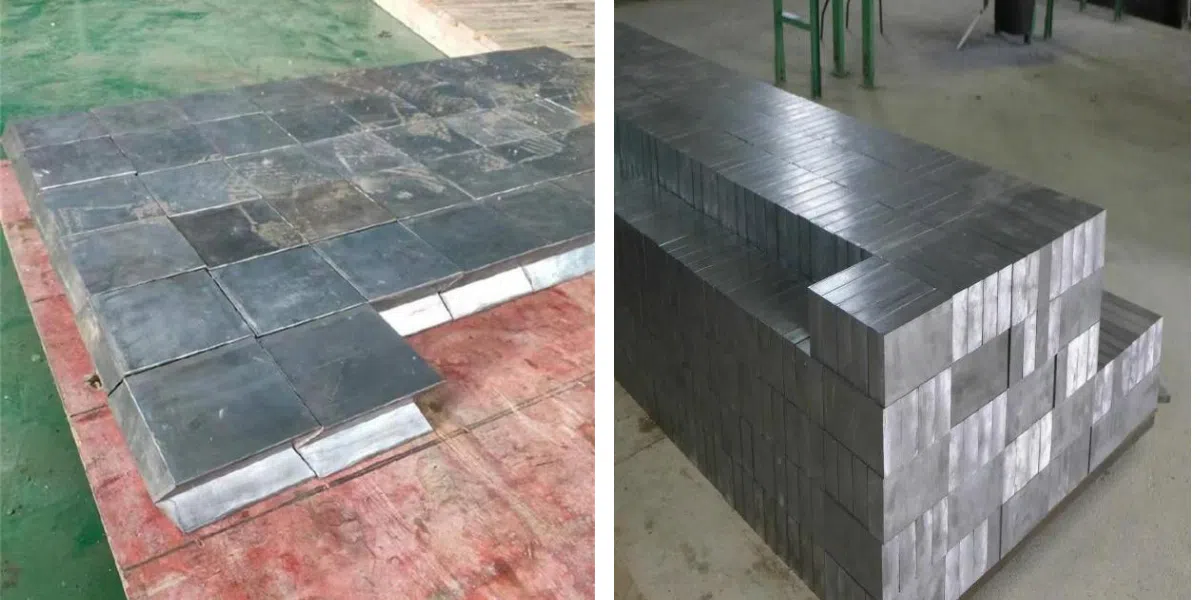

Estrutura de encaixe não utilizada corretamente. Os tijolos de chumbo de encaixe dependem da mordida côncava e convexa para eliminar lacunas. Em muitos locais, os tijolos de encaixe são dispostos diretamente como tijolos planos comuns, sem alinhamento de encaixe; ou as camadas superior e inferior não são escalonadas e sobrepostas, formando uma lacuna reta que vai de cima para baixo, e os raios penetrarão na parede de blindagem ao longo da lacuna. Tijolos de chumbo retangulares comuns são estritamente proibidos de serem empilhados verticalmente através das juntas.
As juntas de interface não são tratadas adequadamente. A interseção entre a parede de tijolos de chumbo e a parede original, moldura da porta e moldura da janela de observação é o ponto de maior risco. Mesmo que o desempenho de um único tijolo de chumbo seja qualificado, sobreposição insuficiente das juntas, lacunas excessivas e emenda de canto desalinhada destruirão a continuidade geral da blindagem.
Não há reserva para a passagem de tubulações pela parede. Cabos e tubulações frequentemente atravessam a parede na área de proteção. A tubulação que passa diretamente pela parede de tijolos de chumbo sem blindagem de revestimento de chumbo deixará orifícios de vazamento pontuais na parede e destruirá todo o efeito de blindagem.

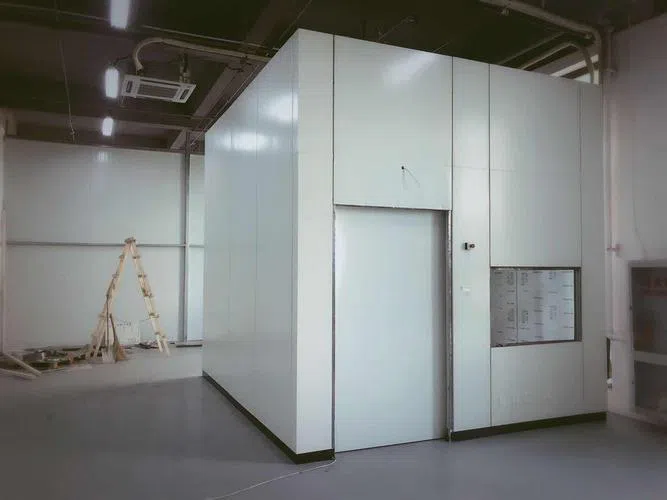

Contexto do projeto: Projeto de reforma da sala de DR de um hospital terciário. As paredes de proteção civis originais foram parcialmente demolidas, e não foi permitido desligamento prolongado. O período de construção da proteção de concreto tradicional é longo e não atende às necessidades do hospital de retomada rápida do trabalho. Tijolos de chumbo de encaixe em forma de V são usados para construir paredes de proteção parcialmente reforçadas, empilhadas em juntas escalonadas e sobrepostas às paredes originais, portas de chumbo e vidro de chumbo. Todas as aberturas de tubulação são equipadas com revestimentos de chumbo. Após a conclusão, uma inspeção de terceiros mostrou que as taxas de dose ao redor estavam todas dentro do padrão. Toda a reforma levou apenas 2 dias, e a sala de retomou rapidamente o atendimento médico.
Oficinas de ensaios não destrutivos industriais frequentemente precisam ajustar as estações de equipamentos, e as paredes de proteção precisam ser repetidamente desmontadas, montadas e movidas. Os tijolos de chumbo de encaixe são um componente central do esquema de blindagem removível. Muitos projetos focam apenas na espessura dos tijolos de chumbo e ignoram a estabilidade estrutural geral e o design anti-dispersão. Durante o uso posterior, a proteção frequentemente excede o padrão e ocorrem riscos ocultos de tombamento da parede.
2. Pontos de falha comuns do sistema de blindagem de tijolos de chumbo para radiografia
n Seleção insuficiente da espessura de proteção: De acordo com a tensão máxima do tubo do detector de falhas, se a espessura do tijolo de chumbo for selecionada apenas com base nos parâmetros médios de trabalho, quando o equipamento estiver operando em plena carga, a radiação penetrará na parede, fazendo com que a dose ao redor da oficina exceda o padrão.
A estrutura empilhada carece de reforço de travamento. Os tijolos de chumbo têm um peso elevado, mas são apenas empilhados sem suportes laterais de travamento. A movimentação frequente de pessoas e a vibração de equipamentos farão com que os tijolos deslizem e se desloquem, abrindo as juntas de mordida, resultando em vazamento de radiação e um sério risco de colapso da parede.
Falta de tratamento do solo e da base. Se você colocar tijolos de chumbo diretamente em um piso liso comum, surgirão lacunas na parte inferior. Se o piso for irregular, a camada de tijolos de chumbo ficará com tensão desigual, a parede inclinará facilmente e as lacunas na base se tornarão canais de vazamento de radiação.
Ignorar a proteção contra radiação espalhada. Focar apenas na blindagem da direção do raio principal e ignorar os raios espalhados laterais e superiores. Mesmo que a parede do raio principal atenda ao padrão, a radiação espalhada ainda se espalhará para fora pelas lacunas laterais.
Os tijolos de chumbo são amplamente utilizados em cenários como reforma de salas de informática hospitalares, ensaios não destrutivos industriais e blindagem temporária de laboratórios de pesquisa científica devido às suas vantagens de montagem e desmontagem flexíveis e dispensa de obras civis. No entanto, se o projeto de blindagem é qualificado não depende apenas do equivalente de chumbo do próprio tijolo de chumbo. O processo de emenda da parede, a correspondência de componentes, a transição de juntas, as aberturas de tubulações, os cantos e os detalhes da superfície superior são a chave para determinar o efeito geral da blindagem. Um grande número de falhas na aceitação de projetos não se deve a defeitos de qualidade nas próprias matérias-primas, mas à negligência da colaboração do sistema durante as fases de projeto do esquema e montagem no local. Somente coordenando o projeto dos tijolos de chumbo, estruturas de encaixe e componentes de proteção periféricos como um sistema de blindagem completo, e fazendo um bom trabalho de juntas desencontradas, sobreposições de lacunas e reforços em locais especiais, é possível evitar completamente o risco de vazamento de radiação e passar com sucesso na inspeção e aceitação por um físico terceirizado.
